2016年一级消防工程 气体灭火系统灭火剂储存装置详解与储气装置图片解析

在2016年一级消防工程师考试及相关的消防工程实践中，气体灭火系统因其高效、洁净的灭火特性，在保护重要电子设备、档案库、精密仪器等场所中发挥着不可替代的作用。而灭火剂储存装置，作为整个系统的“心脏”，其设计、选型与安装的合规性直接关系到系统的灭火效能与安全性。本文将结合相关规范要求，对气体灭火系统的灭火剂储存装置，特别是储气装置部分，进行详细解析，并辅以关键组件的图片说明，以帮助工程技术人员和备考考生建立清晰、准确的认识。

一、灭火剂储存装置的核心地位与组成

灭火剂储存装置是储存灭火剂并为系统提供驱动动力的成套装置。根据《气体灭火系统设计规范》（GB 50370-2005）及相关技术标准，它通常由以下核心部件构成：

1. 储存容器（储气瓶/罐）：用于承装液化或压缩气体灭火剂（如七氟丙烷、IG541、二氧化碳等）的压力容器。这是储存装置最核心的部分。
2. 容器阀（瓶头阀）：安装在储存容器出口的控制阀门，用于封存灭火剂，并在火灾时接受启动信号迅速开启释放灭火剂。
3. 安全泄压装置（安全阀或泄压膜片）：防止储存容器因超压而发生危险的安全部件。
4. 检漏装置（压力显示器或称重装置）：用于监测储存容器内灭火剂的压力或质量，判断灭火剂是否泄漏。
5. 驱动装置（电磁型驱动器或手动启动机构）：提供开启容器阀的动力。
6. 连接管（集流管）：将多个储存容器连接起来，汇集灭火剂并将其输送至管网。
7. 支架或柜体：用于固定和保护整套储存装置。

二、储气装置（储存容器）的关键技术要求与图片解析

储气装置是整个储存装置中最具代表性的部分。其设计、制造和检验必须严格遵循《压力容器安全技术监察规程》和消防产品认证要求。

1. 类型与外观（图片示例）

• 无缝钢瓶：常见于七氟丙烷、高压二氧化碳系统。瓶体为高强度合金钢，通过无缝锻造工艺制成，承压能力高。

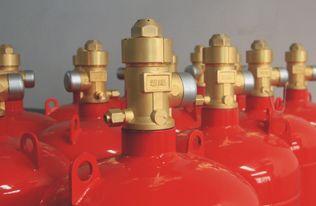

（图片示意：圆柱形钢瓶，表面通常喷涂红色防腐漆，颈部装有瓶头阀，瓶身上有永久性钢印标识，包括工作压力、容积、出厂编号等。）

• 焊接容器：多用于IG541（惰性气体）等高压系统，体积相对较大。

（图片示意：较大的红色压力容器，两端为半球形封头，设有阀门接口和支架。）

• 柜式储存装置：将储存容器、阀门、控制器等集成在一个防护柜内，美观紧凑，适用于保护小型空间。

（图片示意：一个立式金属柜，柜门可打开，内部可见红色储气瓶及其阀组，面板上有操作按钮和状态指示灯。）

2. 关键参数与标识

• 工作压力与设计压力：根据灭火剂充装量和最高环境温度确定。容器上必须清晰、永久地标明工作压力。

• 充装密度与充装率：对于液化气体灭火剂（如七氟丙烷），充装密度不得超过其规范限值，以防止温度升高时容器内压力剧增。

• 钢印标识：包括生产厂家、容器编号、容积、重量、工作压力、试验压力、生产日期等，这是容器合法使用的“身份证”。

3. 安装与布置要求

• 位置：应设置在防护区外的专用储瓶间内，储瓶间环境温度应符合产品规定（通常0-50℃）。

• 固定：必须用支架或柜体可靠固定，防止倾倒。

• 操作面距离：储存容器操作面距墙或操作面之间的距离不宜小于1.0米，便于安装和维护。

• 安全泄压方向：安全泄压装置的泄压口不应朝向人员通道或设备。

三、与2016年考试规范的关联

2016年一级消防工程师考试所依据的规范体系（主要是GB50370-2005等）对储存装置有明确要求，考生需重点掌握：

• 储存装置的设置场所（专用储瓶间）的条件（耐火等级、环境温度、应急照明等）。
• 储存容器的充装量、充装压力校验计算。
• 储存装置上压力表、称重检漏装置的设置要求及检查方法。
• 同一防护区储存容器的规格、充压压力和充装量应一致，以保证灭火剂喷放均匀。
• 备用量要求：灭火系统应有备用量，备用量不应小于系统设计的储存量。

四、维护检查要点

对灭火剂储存装置的日常检查和定期维护是确保系统战备完好的关键：

1. 日常巡检：检查压力表指针是否在绿区，或称重装置显示是否正常；检查容器外观有无严重锈蚀、机械损伤；检查安全泄压装置是否完好。
2. 定期检查（年检）：由专业机构对储存容器进行称重或测压，检查灭火剂泄漏量是否超标；对容器阀、安全阀进行功能测试。
3. 强度试验：根据规范要求，定期（通常为每3-5年或根据产品说明书）对储存容器进行水压强度试验。

###

灭火剂储存装置是气体灭火系统可靠运行的基石。深入理解其结构原理、技术参数、规范要求和安装维护要点，对于消防工程的设计、施工、验收及维护人员至关重要，也是通过一级消防工程师考试的必备知识。在实际工程中，应严格选用经国家认证的合格产品，并按照设计图纸和施工规范进行安装与调试，确保这一“生命线”装置时刻处于最佳状态，随时准备发挥其关键的灭火保护作用。
